泰和安TX3157緊急啟停按鈕接線安裝技術

一、 概述

泰和安TX3157型緊急啟停按鈕，用于控制氣體滅火系統的啟動和停動，同時還有手動狀

態和自動狀態轉換功能。通常安裝在保護區門口便于操作的位置，當確認發生火災

后，砸碎緊急啟停按鈕上的玻璃，長按“緊急啟動”按鍵 2 秒鐘，即可向氣體滅火控

制裝置發出氣體噴灑請求信號，氣體滅火控制裝置按預設邏輯開始啟動聲光報警、關

閉空調風扇等，經延時后，啟動氣體噴灑電磁閥。在延時期間，若現場人員確認無火

災發生或現場有人沒有撤離，可立即按下“緊急停止”按鍵，中止延時。

二、 特點

1、電子編碼，使用手持編碼器編碼，占用一個總線地址

2、具有手動、自動模式轉換功能和緊急啟動、停止功能

三、 技術參數

1、工作電壓：總線 15VDC~28VDC 脈沖電壓

2、工作電流：

a． 監視電流：≤2mA b．啟動電流：≤5mA

3、啟動零件型式：重復使用型

4、啟動方式：人工按下“緊急啟動”按鍵 2 秒鐘

5、停止方式：人工按下“緊急停止”按鍵 1 秒鐘

6、轉換模式方式：人工按下“轉換鍵”按鍵 3 秒鐘

7、指示燈：

1）啟動：紅色，系統處于延時啟動階段時點亮；

2）手動：綠色，系統處于手動模式時點亮；

3）自動：綠色，系統處于自動模式時點亮；

4）停止：紅色，監視狀態時不亮，系統處于延時啟動階段時按停止按鈕后停止燈

亮，松開后熄滅。

8、線制：與氣體滅火控制裝置采用無極性二總線連接

9、編碼方式：電子編碼，每個緊急啟停按鈕占用一個地址

10、使用環境：室內，溫度-10℃~50℃，相對濕度≤95%RH，不凝露

11、重量：1kg

12、外型尺寸：170mm×154mm×55mm

四、 結構特征、安裝與布線

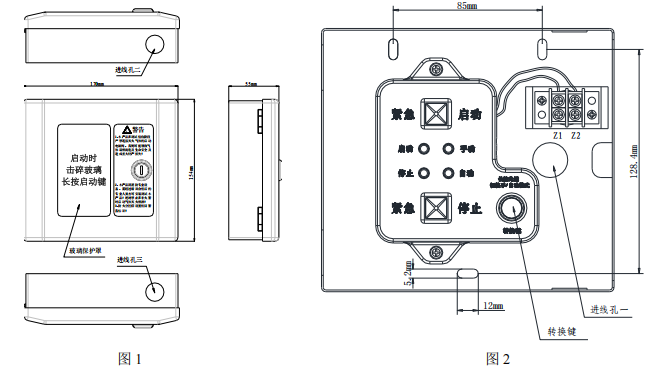

1、 緊急啟停按鈕的外形示意圖如圖 1 所示，內部示意圖如圖 2 所示。

2、緊急啟停按鈕采用壁掛式安裝，安裝孔位置和安裝孔距如圖 2 所示。

3、為方便現場安裝，緊急啟停按鈕提供兩種進線方式，可根據現場具體應用選用合適

的進線方式。方式一：總線從進線孔一進入緊急啟停按鈕內部（需將擋片除去），

接到端子 Z1、Z2 上，如圖 2 所示；方式二：總線通過進線管從進線孔二或進線孔

三進入到緊急啟停按鈕內部（需將擋片除去），連接到 Z1、Z2 上，如圖 1 所示。

4、接線端子 Z1、Z2：信號總線輸入，無極性

5、布線要求：總線（Z1，Z2 不分極性）采用 RVS-2*1.0mm2 或 1.5mm2 線；穿金屬管

（線槽）或阻燃 PVC 管敷設。

五、 測試

警告：待全部設備都安裝完畢后再接通電源。

1. 緊急啟停按鈕在進行測試之前，應通知有關管理部門，系統在進行維護時，會因此

而臨時停止工作。同時應切斷正在進行維護的區域或系統的邏輯控制功能，以免造

成不必要的報警聯動。

2. 按下啟動按鈕后，啟動指示燈應常亮，控制裝置應顯示該報警按鈕的地址碼，并產

生“xx 區現場啟動”的語言播報，同時進入預警狀態。在倒計時結束前按下

TX3157 的停止按鈕，啟動指示燈熄滅，紅色停止燈點亮，控制裝置產生“xx 區現

場停止”的語音播報，同時控制裝置退出預警狀態，控制裝置數碼管顯示“SP”字

樣。

3. 長按“轉換鍵”約 3 秒，氣體滅火控制裝置手/自動模式被切換，同時緊急啟停按

鈕相對應的手動或者自動指示燈常亮。

危險：本產品在調試驗收階段嚴禁連接各區滅火氣體的啟動電磁閥，否則可能導

致氣體誤噴而危及生命安全及造成重大財產損失。

六、 編碼方式

利用本公司的 TX6932 手持編碼器進行現場編碼。編碼時將編碼器與總線兩端子連

接，輸入地址碼。如果編碼成功，編碼器會顯示所寫入的地址號成功。如果編碼失

敗，編碼器會提示編碼失敗。請檢查編碼器與緊急啟停按鈕的連接是否良好，如仍不

能編碼，請與我公司技術服務部聯系。

七、 應用方法

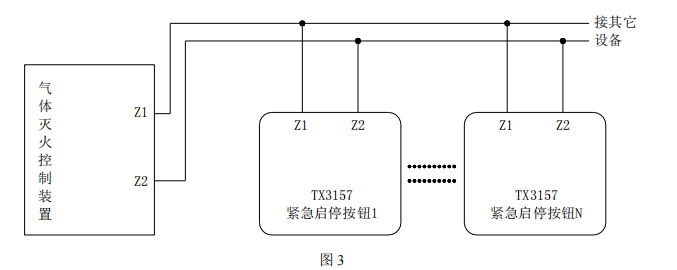

緊急啟停按鈕采用兩線制與氣體滅火控制裝置連接，允許最多 5 個緊急啟停按鈕同時控制同一區域的氣體滅火鋼瓶，當多只緊急啟停按鈕連接時其間需采用并聯連接，如圖 3 所示（圖 3 中 N≤5）

危險：滅火氣體啟動不當極易使噴灑現場人員中毒或窒息，造成嚴重的傷亡事故， 禁止在非火警時啟動氣體滅火噴灑。

八、 搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程要輕拿輕放，防止碰撞

損壞。儲存環境應保持通風、干燥，切忌露天存放。

九、 注意事項

1、如果緊急啟停按鈕在長期運行后報故障，應首先檢查按鈕是否損壞，安裝位置是否

變化，然后再考慮其他故障；

2、本產品屬消防專業設備，需專人管理，必須嚴格執行值班和交接班制度，并做好運

行記錄。經過培訓后的專業人員方可安裝調試本產品！嚴禁他人隨意觸動！

禁止在非火警時啟動氣體滅火噴灑！

3、本產品到達工程現場后要注意進行環境維護，要求在防塵、防潮、防蛀的環境下進

行施工；

4、使用環境應達到防曬，防熱，防潮，防塵的要求；

5、防火分區應設置醒目警告標識；

6、如安裝在強磁場環境下，必須采取有效的屏蔽措施；

7、有人員值班的情況下建議將氣體滅火控制裝置打在手動模式；

8、非本崗操作人員不得擅自操作或按動各種按鈕開關；

9、對在防火分區內作業的人員進行氣體滅火知識培訓，建議作業人員配備氧氣呼吸

器；

10、安裝調試維修必須由專業人員進行，嚴禁帶電插拔操作；

11、未經本公司許可不得擅自改動內部設置及線路連線；

12、保養測試時要斷開外部氣體鋼瓶，避免誤操作引起氣體誤噴。
