泰和安JTY-GM-TX3101點型光電感煙火災探測器接線安裝技術

一、概述

JTY-GM-TX3101點型光電感煙火災探測器（以下簡稱感煙探測器）為非編碼探測器。本產品采用性能卓越的單片機(MCU)，通過單片機內部固化的運算程序來完成對外界環境參數變化的補償和火警判斷。

本產品外型設計美觀、安裝方便可靠，適用于賓館、飯店、機房、銀行、商場、倉庫、博物館、圖書館、辦公樓等場所。

二、特點

1．低功耗設計

2．采用軟硬件濾波，提高了感煙探測器的抗干擾能力

3．非編碼方式設計，使用簡便

4．PCB 板全密封防護工藝

5. 自動補償功能，對于一定程度上因?yàn)橥獠凯h(huán)境 （溫度、濕度、灰塵、靜電等）因素的變化而

引起的性能漂移，可自動進行補償，提高了感煙探測器的可靠性

三、技術參數

1．工作電壓： DC24V±20%

2．工作電流：

1）監視電流（非峰值）： ≤60uA

2）報警電流： 20mA±2mA

3．感煙探測器的狀態指示：

1）正常監視狀態 ：LED 燈周期性地閃亮

2）火警狀態 ：LED 燈常亮

3）故障狀態 ：LED 燈常滅或無規律閃亮

4．使用環境：溫度-10℃～55℃ 相對濕度≤95％RH，不凝露

5．顏色：米黃色

6．重量：約 80g

7. 執行標準：GB 4715-2005

四、結構特征與工作原理

1．感煙探測器的外形尺寸及安裝尺寸示意圖如圖 1、圖 2 所示

2．工作原理

感煙探測器主要采用紅外散射原理來探測火災。在無煙狀態下，紅外接收管幾乎接收不到信號，當有煙塵進入時，由于散射作用，使接收管信號增強，當煙塵達到一定濃度時，則點亮火警指示燈，同時增大總線電流，實驗報警。

五、安裝與布線

警告：安裝感煙探測器之前，請切斷回路的電源并確認全部底座已安裝牢靠。

1．安裝方法

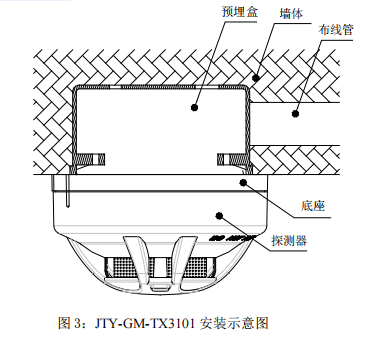

感煙探測器安裝示意圖如圖 3 所示

預埋盒可采用 86H50 型標準預埋盒；安裝時將感煙探測器底部突起標記對應底座上突起標記順時針旋轉，即可將感煙探測器安裝在底座上。

2．布線要求: 總線(BUS)采用 RVS-2*1.0 mm2

或 1.5 mm2線；穿金屬管（線槽）或阻燃 PVC 管敷設。

3．接線說明

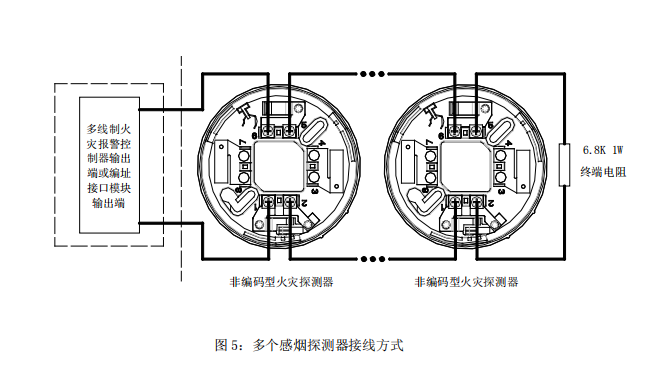

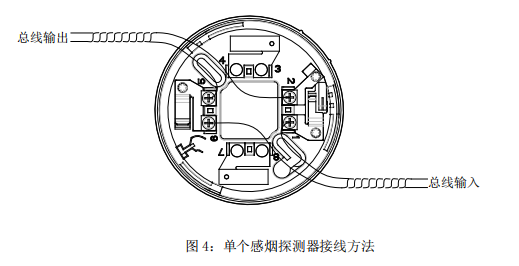

接線方式如圖 4、圖 5 所示

六、使用和操作

感煙探測器與多線制火災報警控制器或編址接口模塊無極性兩線制連接，編址接口模塊輸出回路最多可連接 16 只非編碼現場設備，在輸出回路終端應接 6.8K 的終端電阻。編址接口模塊具有輸出回路斷路檢測功能，當輸出回路斷路時，編址接口模塊可將此故障信號傳給火災報警控制器；當摘除輸出回路中任意一只現場設備后，編址接口模塊將報故障。

七、搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程要輕拿輕放，防止碰撞損壞。存儲環境應保持通風、干燥，切忌露天存放。

八、注意事項

1．隨感煙探測器附帶的塑料件為防塵罩，在現場安裝后及未開通驗收前，請勿過早摘除，以免探測器受到污染。

2．值班人員應熟練掌握設備的操作程序，不得誤操作。

3．感煙探測器為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

4．每隔半年應對感煙探測器進行一次報警功能測試。

5．房間進行裝修、粉刷施工時，請務必裝上防塵罩，以免感煙探測器受到灰塵污染。
