泰和安JTW-ZDM-TX3110B點型感溫火災探測器接線安裝技術

一、概述

JTW-ZDM-TX3110B 點型感溫火災探測器(A2R)（以下簡稱探測器）。本產品采用先進的單片機技術，根據多種先進的火災判據，可以準確快速的探測環境溫度的變化，準確及時的確定火災并進行報警。本產品外形設計美觀，安裝、使用方便可靠。適用于賓館、飯店、機房、銀行、商場、博物館、圖書館、辦公樓、倉庫等場所。

二、特點

1、無極性二線制總線

2、采用高度集成的處理芯片，內置高壓通訊功能

3、低監視電流和報警電流

4、采用高靈敏度熱敏元件提高了探測器對溫度變化的響應速度

三、技術參數

? 工作電壓：總線 15~28V 脈沖電壓

? 工作電流：總線靜態電流≤0.35mA，總線報警電流≤0.55mA

? 線制：無極性二線制總線

? 編碼方式：電子編碼

? 探測器的狀態指示：

正常監視狀態：LED 燈周期性地閃亮

火 警 狀 態：LED 燈常亮

故 障 狀 態：LED 燈常滅或無規律閃亮

? 使用環境：溫度-10℃～+50℃ 相對濕度≤95％RH，不凝露

? 顏色：米黃色

? 重量：約 75g（含底座）

? 執行標準：GB 4716-2005

四、 結構特征與工作原理

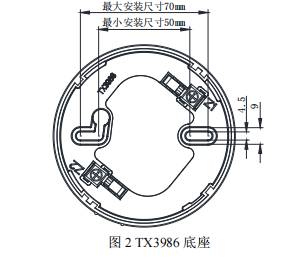

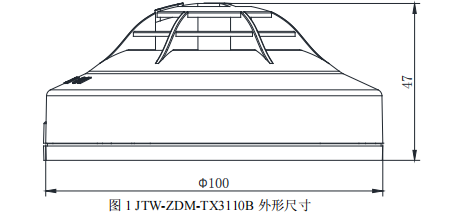

1、探測器的外形尺寸及安裝尺寸示意圖如圖 1、圖 2 所示（單位：mm）

2、工作原理

本產品采用負溫度系數的熱敏電阻，當溫度升高時，熱敏電阻阻值降低，電壓隨阻值變化，當電壓值超過門限電壓時發出報警信號，并通過回碼電路將報警信息傳送給控制器，實現報警。

五、安裝與布線

警告：安裝感溫探測器之前，請將控制器關機或斷開該回路電源，并確認全部底座已安裝牢靠

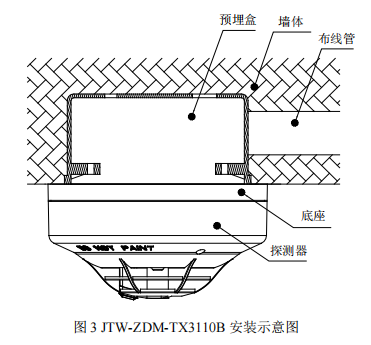

預埋盒可采用 86H50 型標準預埋盒；安裝時將感溫探測器上的突起標識對準底座上的突起標識，輕輕按順時針方向旋轉，即可將感溫探測器安裝在底座上。

布線要求：總線(BUS)采用 RVS-2×1.0 mm2 或 1.5 mm2 線；穿金屬管（線槽）或阻燃 PVC 管敷設。

六、使用和操作

編碼操作：利用本公司的手持編碼器 TX6932 進行現場編碼，編碼時將編碼器的兩個夾子分別與總線兩個端子連接，打開手持編碼器，輸入要寫入的地址碼（地址碼范圍必須是：1－242，同一回路的地址碼 ），按下“寫”鍵，如果編碼成功，在發送完地址碼后，液晶屏上將會顯示“編碼成功”，如果編碼失敗，編碼器在發送完地址碼后，液晶屏上會顯示“編碼失敗”以提示編碼失敗。編碼的詳細步驟和方法請參見《TX6932 手持編碼器使用說明書》。

七、注意事項

1、探測器安裝后若未投入使用，請勿摘除探測器附帶的防塵罩，避免探測器受到粉塵污染。

2、房間進行裝修、粉刷施工時，請務必裝上防塵罩，避免探測器受到粉塵污染。

3、探測器在正式投入使用后，應摘下防塵罩并定期進行功能測試。

4、探測器在進行維護保養時，應切斷維護區域的邏輯控制功能，以免造成不必要的報警聯動。

免責聲明：本公司的產品，如果是由于人為損壞、使用不當或自行改動、拆開而導致的失效，不屬于保修范圍，因此而造成的一切后果本公司將不承擔任何責任。
